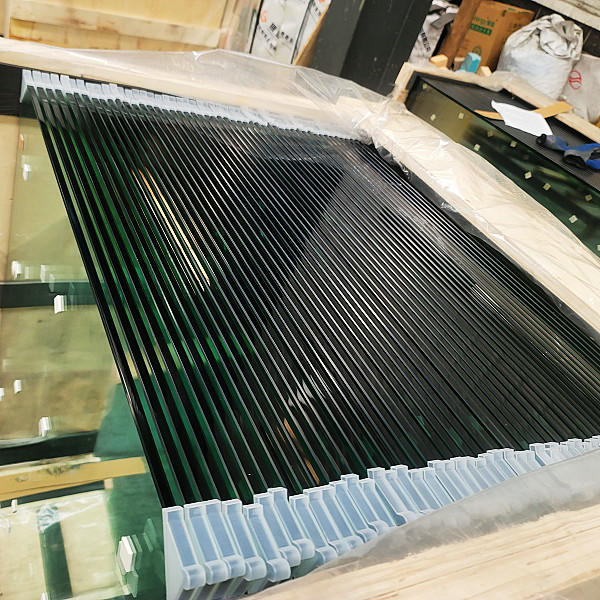

プールフェンス用12mm強化安全ガラス

強化された強度

• 優れた安全性

  強化ガラスは、通常のガラスに比べて強度を高めるために、制御された熱処理または化学処理が施された安全ガラスの一種です。破損した場合でも、ギザギザの破片に砕けるのではなく、小さな粒状に砕けるため、様々な用途でより安全に使用できます。




  1. 製造工程

  強化ガラスの製造には主に熱強化プロセスが含まれ、これによりガラス表面には圧縮応力が、中心部には引張応力が生じます。




  ガラスの準備（予備強化加工）：




  切断: 自動ガラス切断機を使用して、焼きなまし (フロート) ガラスの大きなシートを、必要な寸法と形状に正確に切断します。




  エッジング：カットガラスのすべてのエッジは研磨され、鋭利なエッジや微細なひび割れが除去されます。これにより、強化処理中に破損につながる可能性があります。フレームレス強化ガラスは、3mm～5mmの丸みを帯びた安全角を備えており、人を傷つけることはありません。

  エッジングは、フラット、ペンシル、ベベルなどにすることができます。

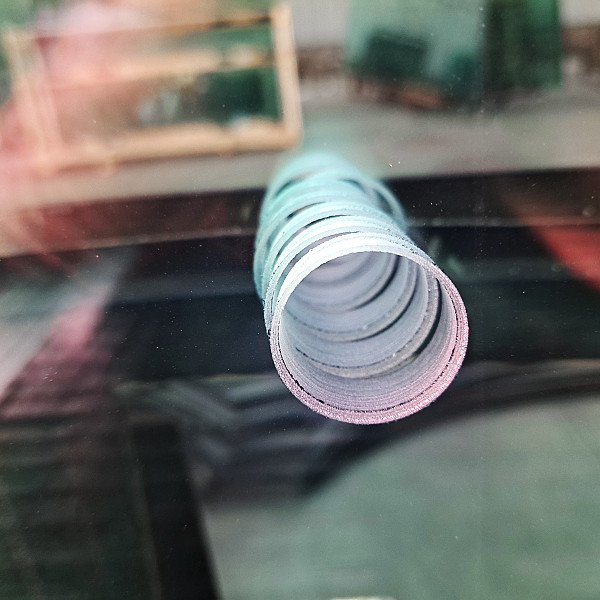

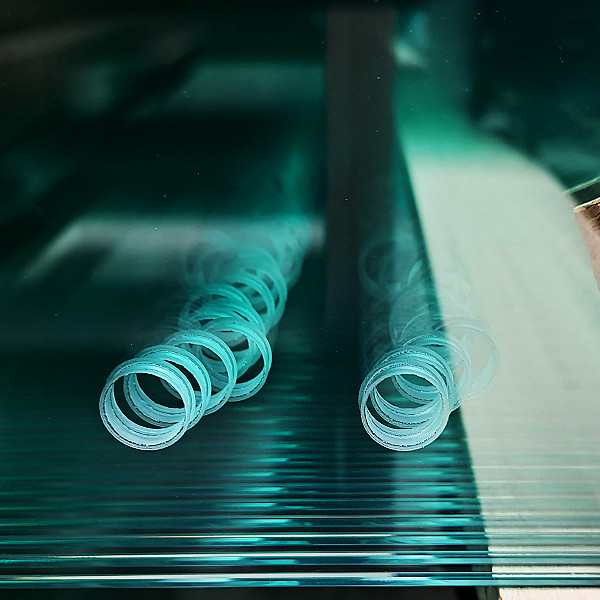

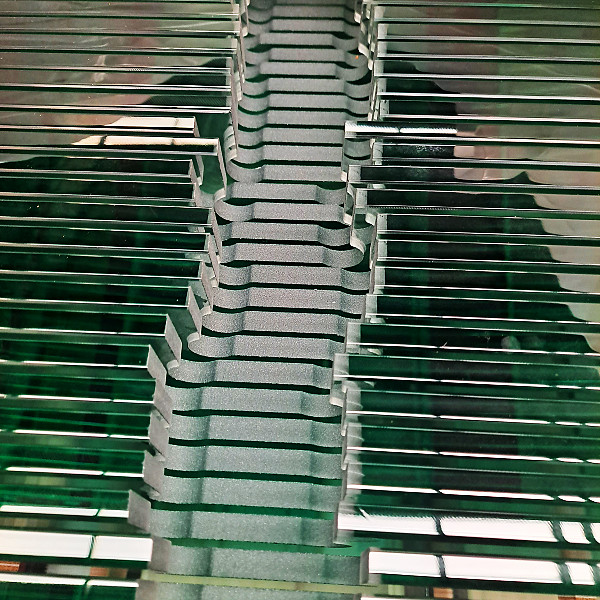

  穴あけ／ノッチ加工：金具、ヒンジ、または特定のデザインに必要な穴、切り欠き、ノッチは、この段階で正確に穴あけまたは切断されます。強化ガラスは加工後は切断、穴あけ、または修正ができないため、強化処理前にすべての加工を完了することが重要です。




  洗浄：準備されたガラス板は脱イオン水で徹底的に洗浄され、ブラシで埃、ゴミ、油、粒子などを除去します。これにより、均一な加熱のための清潔な表面が確保され、欠陥の発生を防ぎます。
• 優れた熱安定性

  強化ガラスは優れた熱安定性を備え、250～320℃の温度変化に耐えることができます。一方、一般的な焼き入れガラスは20～100℃の温度変化にしか耐えられません。




  加熱（炉プロセス）：




  きれいになったガラスは、焼き戻し炉（焼き戻しオーブンまたは徐冷炉とも呼ばれる）に送られます。

  炉の中では、ガラスは、通常 620°C ～ 700°C (1150°F ～ 1300°F) の非常に高い温度に加熱されます。これは、ガラスの焼鈍点よりわずかに高いですが、融点よりは低い温度です。

  加熱工程は、ガラス全体に均一な温度分布が確保されるよう厳密に制御されています。この温度でガラスはわずかに軟化します。




  急冷（急速冷却）




  目的の温度に達した後、熱いガラスは急速に冷却（急冷）されます。

  これは、ガラスの両面に高圧の空気を同時かつ均一に吹き付けることによって実現されます。

  急速な冷却により、ガラスの外側の表面は内部の中心部よりもはるかに速く冷えて固まります。

  応力の発生（圧縮と張力）:




  外側の表面が冷えて硬化すると、収縮します。内部はまだ高温で溶けているため、ゆっくりと冷え続け、収縮していきます。

  冷却速度が速い外層は圧縮され、冷却速度が遅い内部は張力状態を維持します。この固定された応力状態（表面は圧縮応力、中心部は引張応力）により、強化ガラスは大幅に強度が向上し、特徴的な安全な破損パターンを実現します。

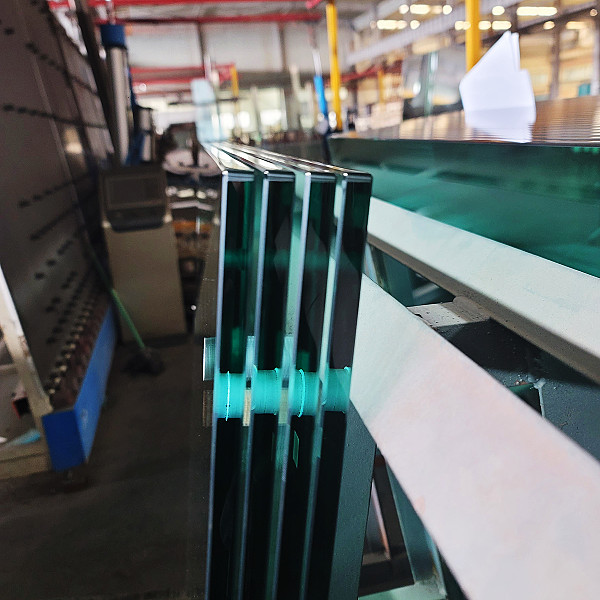

  材料


  強化ガラスの製造に使用される主な材料は次のとおりです。

  フロートガラス：高品質の焼きなまし（通常）フロートガラスをベースガラスとしています。透明、低鉄分（エクストラクリア）、着色、またはコーティングされたフロートガラスがあります。

  空気: 焼入れプロセスで広く使用されます。

  水（脱イオン水）：ガラスの洗浄に使用します。

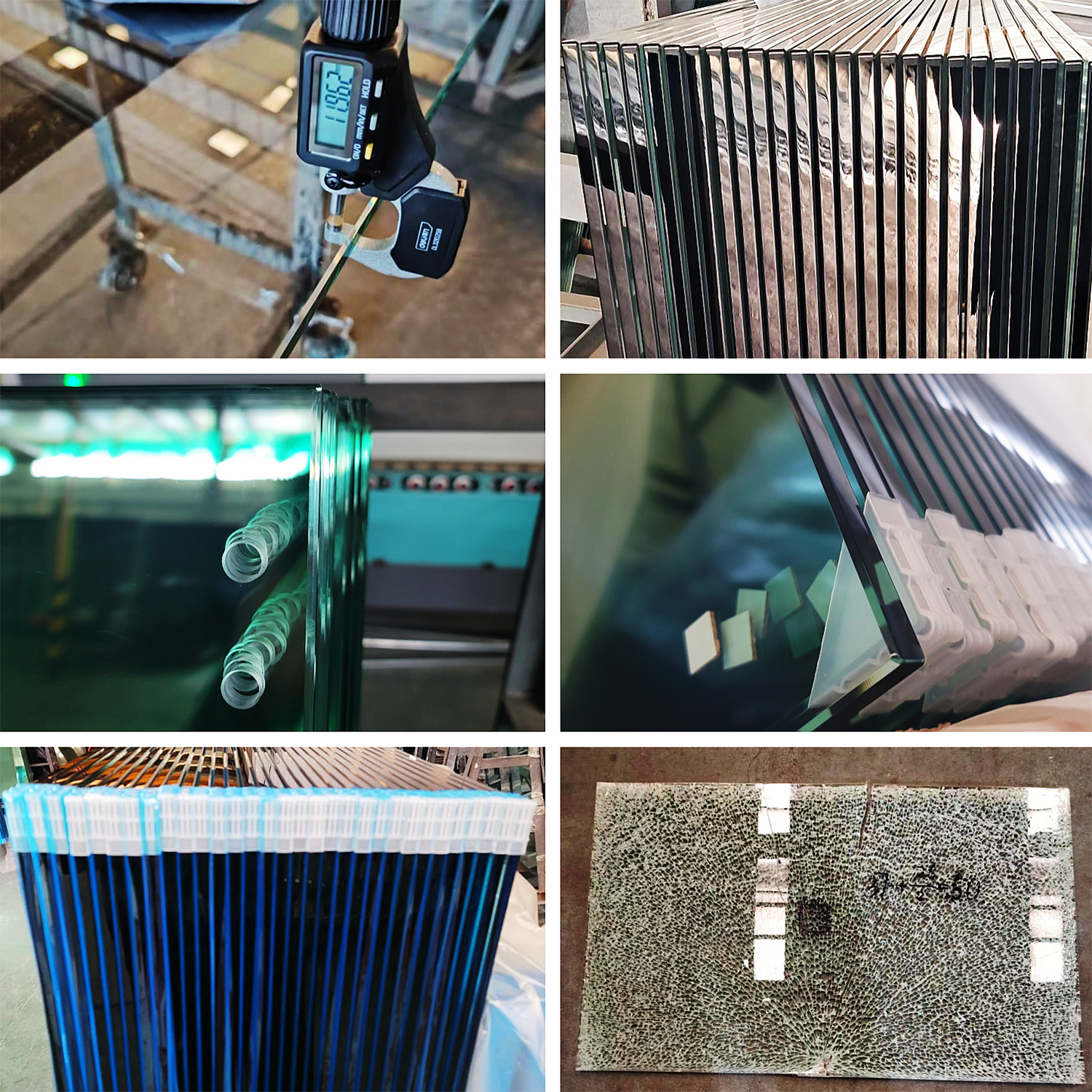

利点

アプリケーションシナリオ

• 製造工程

  強化ラミネートガラス（強化ラミネートガラスまたは強化PVB強化ガラスとも呼ばれます）
  強化合わせガラスは、強化ガラスの卓越した強度と合わせガラスの確実な一体性を融合させた人工複合材です。2枚以上の完全強化ガラスを、1枚以上のポリマー中間膜（一般的にはPVB、EVA、SGP）と制御された熱と圧力下で恒久的に融合させます。その結果、比類のない安全性、堅牢性、長寿命、そしてその他多くの性能上の利点が得られます。
  この製品の製造は、個別の焼き入れプロセスと積層プロセスを組み合わせた多段階の操作です。

  1.中間層の準備
  • 選択された中間膜（PVB、SGP など）は、強化ガラス板にぴったり合うようにトリミングされます。
  • 複数のガラスシートまたは中間層が必要な場合は、積み重ね順序を事前に計画します。

  2.クリーンルーム組立
  • 厳密に管理され、ほこりがなく、温度と湿度が調節されたチャンバー内で、作業者は強化ガラスシートを中間層を挟んで重ねます。
  • ほこりやごみが入らないようにあらゆる予防措置が講じられています。
  • 基本的なレイアウトは、ガラス | 中間層 | ガラスですが、より複雑なスタック (例: ガラス | 中間層 | ガラス | 中間層 | ガラス) も可能です。

  3.プレラミネーション（脱気とタック）
  • 組み立てられたスタックはローラーニップを通過するか、真空バッグ/オーブンに挿入されます。
  • このステップでは、閉じ込められた空気の大部分を排出し、初期の粘着性を作り出し、最終的なラミネート中に気泡が発生するのを防ぎます。

  4.オートクレーブ硬化（永久接着）
  • プレラミネートされたユニットは、密閉された高圧容器であるオートクレーブ内に装填されます。
  • 数時間にわたって正確に管理された熱 (≈120〜150 °C) と圧力 (≈8〜15 bar) の下で、中間層が溶けてガラスに永久的に結合し、分離できない 1 つの固体パネルを形成します。

  5.制御された冷却と最終品質管理
  • オートクレーブサイクル後、ガラスは徐々に冷却されます。
  • 包括的な物理的および光学的検査により、剥離、曇り、気泡、その他の欠陥がないことを確認します。寸法精度と仕様への適合性も確認します。

• 主な材料

  コア構造：優れた耐衝撃性と熱安定性を実現する超高強度強化ガラスシート。様々な厚さ、色調、色調でご指定いただけます。また、反射コーティングや低鉄コーティングなどのオプションもご用意しております。

  中間層は、安全性と性能向上を左右する重要な接着シートです。選定はプロジェクトの具体的な要件に応じて異なります。

  • ポリビニルブチラール（PVB）：業界で頼りになる中間層です。強力な接着力、荷重下での柔軟性、紫外線の遮断、吸音効果に優れています。透明、着色、カスタムプリントなど、様々なバージョンをご用意しています。

  • SentryGlas® Plus (SGP): デュポン/クラレが開発した先進的なイオン性中間膜です。PVBよりも大幅に硬く、強度が高く、透明度も優れています。爆風危険、ハリケーン耐性、構造用ガラスに最適で、端面の層間剥離を最小限に抑え、破損後も高い強度を維持します。

• 利点

  強化合わせガラスは、強化ガラスと合わせガラスの最大の長所を 1 つのソリューションに組み合わせています。



  究極の保護: 強化ガラスの片方または両方が割れても、破片はすべて中間層に固定されたままなので、飛び散る破片がありません。

  太陽光防御: 中間層の大部分、特に PVB と SGP は有害な紫外線を 99 % 以上遮断し、家具の色あせや劣化を防ぎます。

  創造の自由: デザイナーは、色付きの中間層、カスタム プリント、ファブリック、LED 照明、または超透明の低鉄ガラスを埋め込んで、印象的な視覚効果を生み出すことができます。
• アプリケーションシナリオ

  強化合わせガラスは、優れた安全性と性能特性を備えているため、要求の厳しい用途に最適です。




  天井ガラス: 天窓、キャノピー、傾斜ガラス、ルーフライトなど、ガラスの落下が重大な懸念となる場所。

  構造用グレージング: ガラスが荷重支持要素となっているガラスの床、ガラスの階段、ガラスの橋、ガラスのフィン、構造用手すり。




  セキュリティと安全のためのガラス: 防弾ガラス、耐爆ガラス、耐ハリケーン窓、不法侵入耐性アプリケーション。

  手すりと柵: 屋内と屋外の両方、特にフレームレス デザイン。

  大スパンの窓とドア: 最大限の安全性と破損に対する耐性が必要な場合。

  刑務所、銀行、博物館、美術館: セキュリティの強化と貴重な資産の保護。

  水族館と動物園の囲い: 堅牢で耐衝撃性があり、安全な収容が不可欠な場所。

  静かな部屋とレコーディングスタジオ: 優れた音響特性により。




  エネルギー効率: 低放射コーティングまたは特定の中間層と組み合わせることで、熱性能を向上させることができます。

  オーダーメイドデザイン: カスタムカラー、パターン、埋め込み素材を使用して、独自の美的効果を実現します。
• 製品の利点

  比類のない安全性: 建築および高リスクの用途向けの究極の安全ガラス。

  極めて優れた耐久性: 激しい衝撃、地震活動、強風による破損に耐えます。

  構造的完全性: 破損後も保護バリアを維持し、落下や侵入を防止します。

  音響快適性: 外部の騒音を大幅に低減し、より静かな室内環境を作り出します。

  UV シールド: 内装を太陽光によるダメージや色あせから保護します。

  高い美的価値: さまざまな建築スタイルに合わせて、透明、低鉄、またはカスタム デザインのオプションを選択できます。

  長期性能: 剥離や耐候性に対する優れた耐性。
• メインパラメータ表示（例）

  具体的なパラメータは、ガラスの厚さ、層の数、中間層の種類、製造業者の能力によって異なります。




  ガラスの厚さの範囲: 各強化ガラスの厚さは 3 mm から 25 mm までの範囲になります。

  合わせガラスの合計厚さは、6.38mm (3mm+0.38PVB+3mm) から特殊な防弾/爆風ガラスの 100mm を超えるものまで幅広く異なります。




  層間厚さ:

  PVB: 一般的な厚さは 0.38mm、0.76mm、1.14mm、1.52mm、または複数の層（例：2.28mm、3.04mm）です。

  SGP: 一般的な厚さは 0.89mm、1.52mm、2.28mm です。

  層の数: 必要な強度とセキュリティに応じて、2 層 (ガラス板 2 枚 + 中間層 1 枚)、3 層、またはそれ以上になります。
