プールフェンス用10mm強化ガラス

強化された強度

• 優れた安全性

  なぜ強化ガラスのプールフェンスを作りたいのですか?

  スイミングプールはアメリカ大陸やオーストラリアで非常に人気があり、屋外レクリエーションに最適な場所です。もちろん、お子様の安全を確保し、スイミングプールに関する安全規則を遵守しながら、スイミングプールは適切に閉鎖する必要があります。




  以下の厚さの強化ガラスをお勧めします

  セミフレームレスガラス – 厚さ10mm




  厚さ12mmのフレームレスメガネ。




  6mmと8mmのガラスパネルもご購入いただけますが、これらの薄いパネルは慎重にご使用ください。万が一、人がガラスパネルに落下するなど、衝撃が発生した場合、これらの薄いパネルではその衝撃に耐えられない可能性があります。また、ガラスパネルは強風にもさらされます。ガラスが厚ければ厚いほど、強風などの気象条件で破損する可能性が高くなります。




  人気の強化ガラスパネルには以下が含まれます

  8mm強化安全ガラスパネル

  10mm強化安全ガラスパネル

  12mm強化安全ガラスパネル

  12mm強化ガラス擁壁

  12mm強化安全ガラス傾斜パネル

  12mm強化安全ガラスヒンジパネル

  12mm強化断熱ガラス

  スイミングプールフェンスガラスの卸売業者、販売業者、または建設会社様は、ぜひ当社までお問い合わせください。当社は、高品質の強化ガラスパネルを工場直販価格でご提供いたします。製品は南北アメリカ、カナダ、オーストラリアの基準を満たしています。




  強化ガラスパネルの要件と品質基準

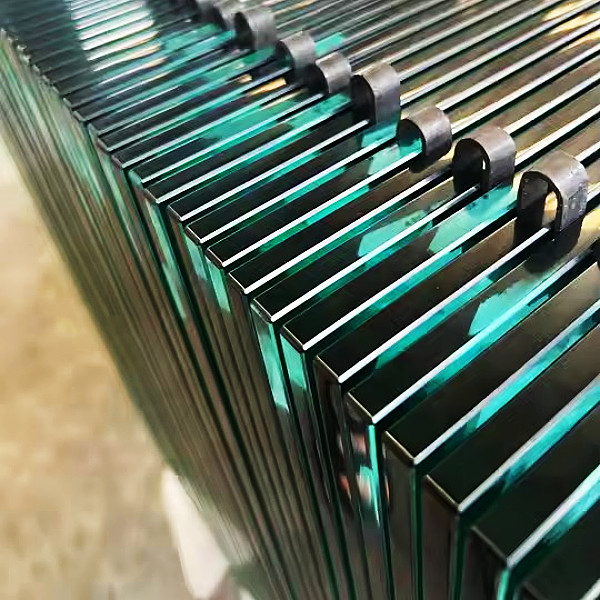

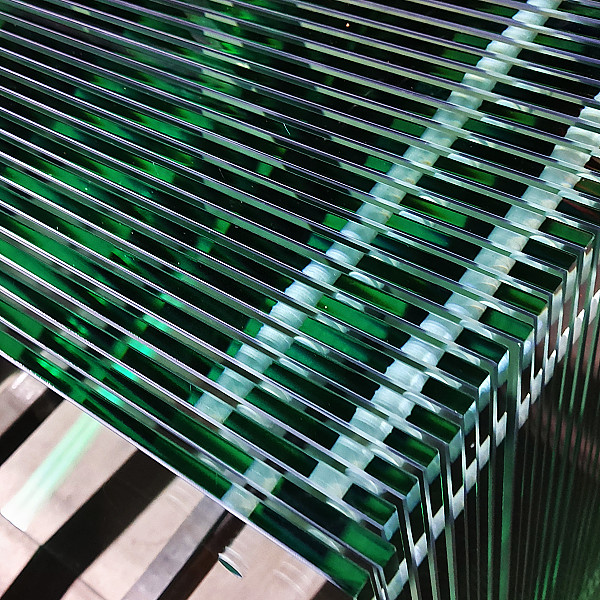

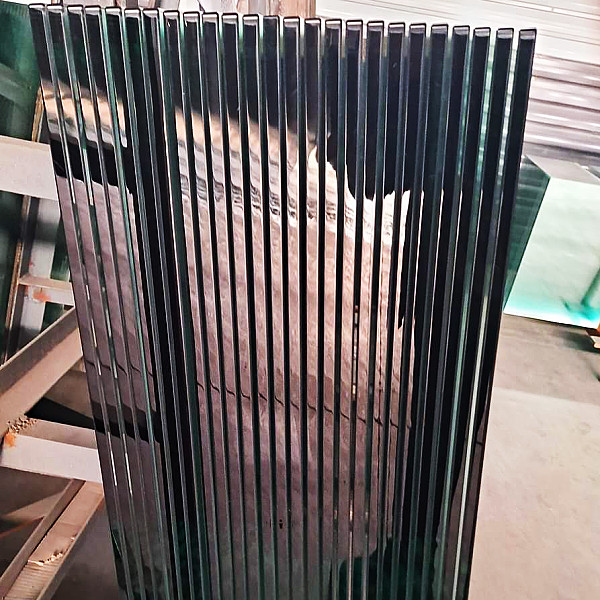

  エッジ: 完璧に研磨され、傷のないエッジ。

  コーナー: 安全半径コーナーにより、鋭いコーナーによる安全上の危険を排除します。すべてのガラスには 2 mm ～ 5 mm の安全半径コーナーがあります。

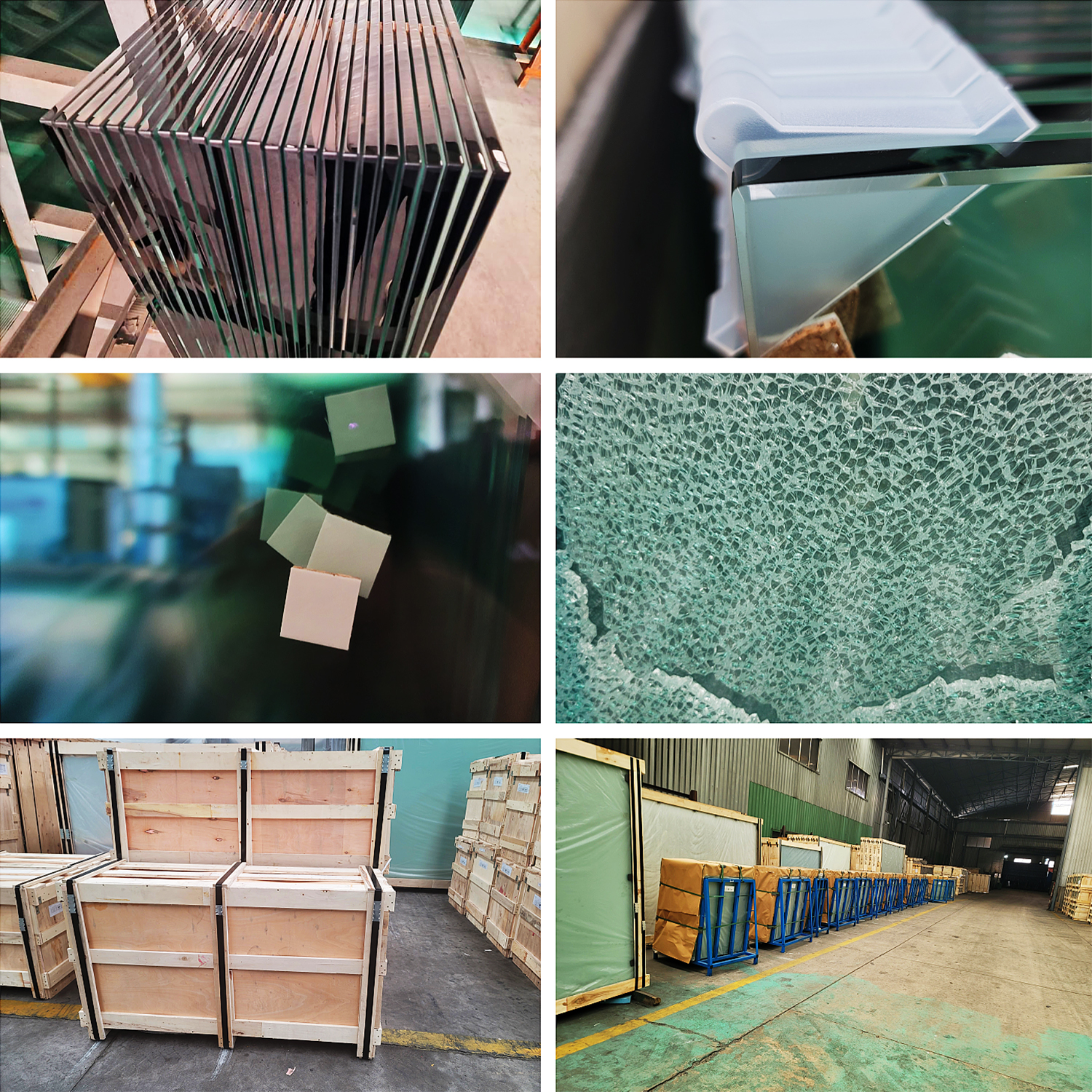

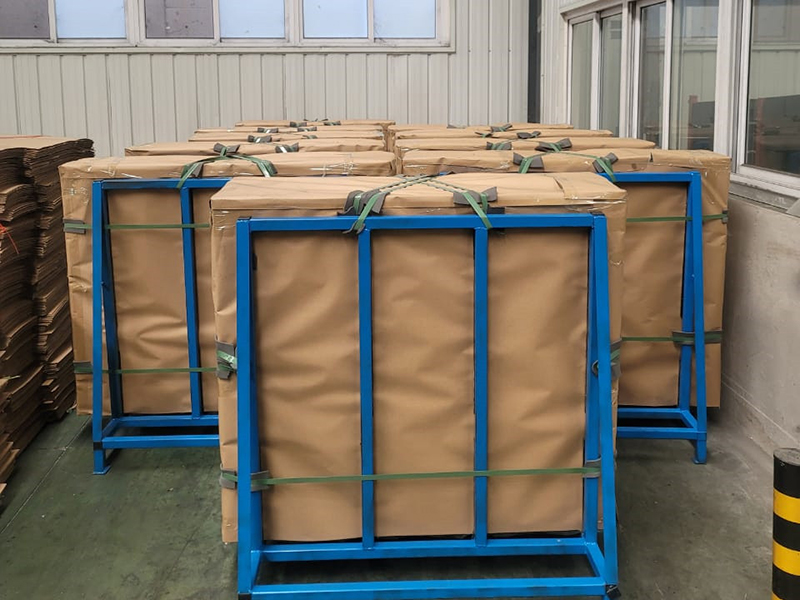

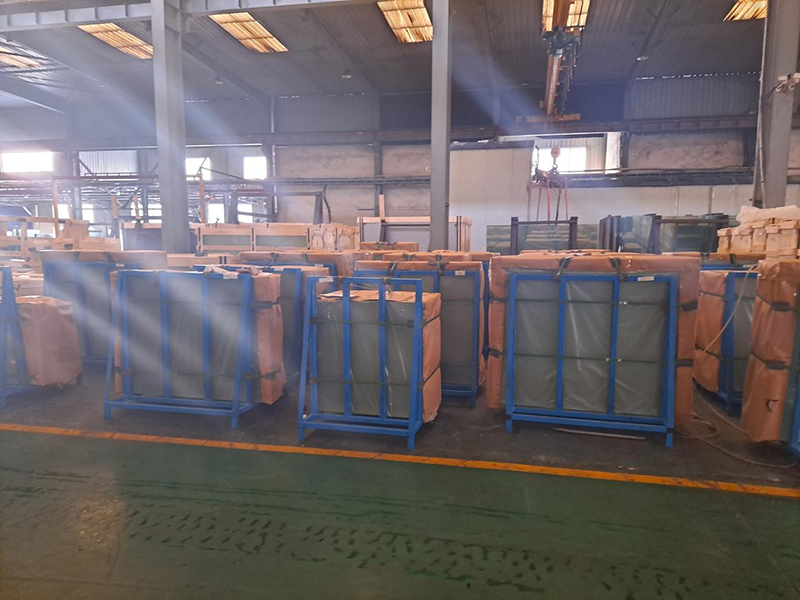

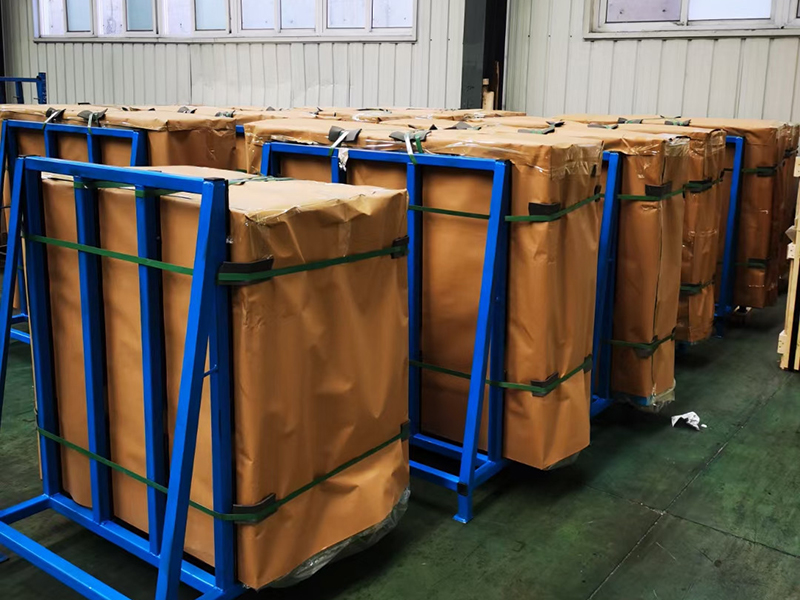

  梱包仕様:

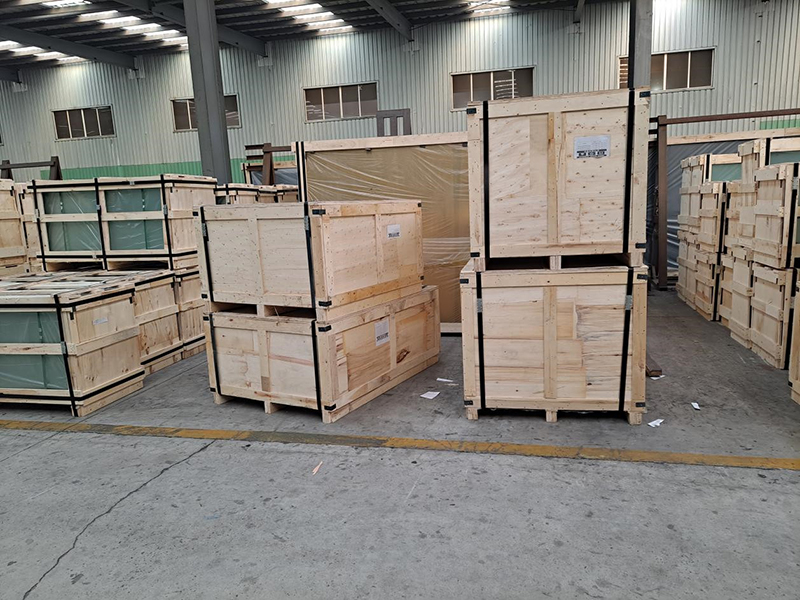

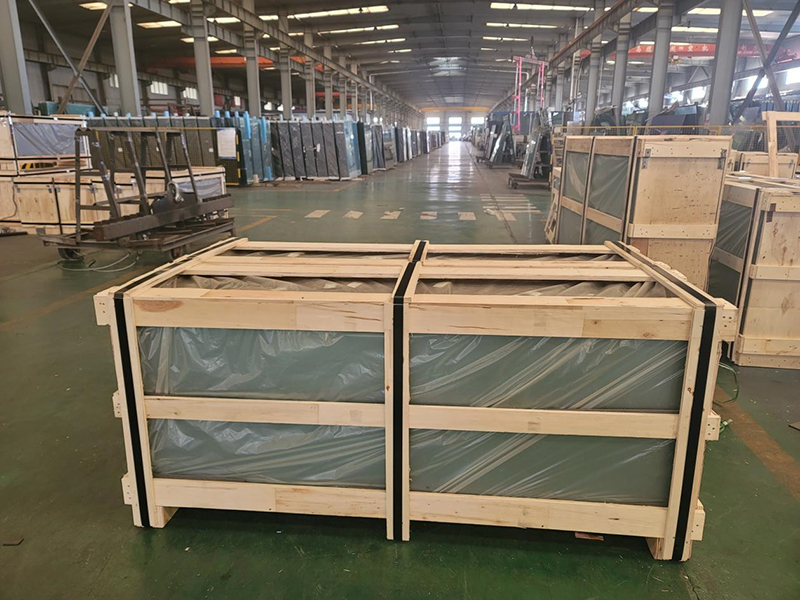

  コルクパッドは各ガラスシート、合板の木枠、またはスチール棚を分離します。顧客の要件に応じて

  オーストラリア、米国、カナダの規格に準拠

  6mm、8mm、10mm、12mmのガラスは、オーストラリア、米国、カナダの規格の要件に準拠していることがテストされ、認定されています。

  テスト規格: CE EN-12150-2:2004、CAN CGSB 12.1-2022、ANSI Z97.1-2015(R2020)、CPSC 16 CFR 1201-2024。




  強化ガラスは、通常のガラスに比べて強度を高めるために、制御された熱処理または化学処理が施された安全ガラスの一種です。破損した場合でも、ギザギザの破片に砕けるのではなく、小さな粒状に砕けるため、様々な用途でより安全に使用できます。
• 製造工程

  強化ガラスの製造には主に熱強化プロセスが含まれ、これによりガラス表面には圧縮応力が、中心部には引張応力が生じます。




  ガラスの準備（予備強化加工）：




  切断: 自動ガラス切断機を使用して、焼きなまし (フロート) ガラスの大きなシートを、必要な寸法と形状に正確に切断します。




  エッジング：カットガラスのすべてのエッジは研磨され、鋭利なエッジや微細なひび割れが除去されます。これにより、強化処理中に破損につながる可能性があります。フレームレス強化ガラスは、3mm～5mmの丸みを帯びた安全角を備えており、人を傷つけることはありません。

  エッジングは、フラット、ペンシル、ベベルなどにすることができます。




  穴あけ／ノッチ加工：金具、ヒンジ、または特定のデザインに必要な穴、切り欠き、ノッチは、この段階で正確に穴あけまたは切断されます。強化ガラスは加工後は切断、穴あけ、または修正ができないため、強化処理前にすべての加工を完了することが重要です。




  洗浄：準備されたガラス板は脱イオン水で徹底的に洗浄され、ブラシで埃、ゴミ、油、粒子などを除去します。これにより、均一な加熱のための清潔な表面が確保され、欠陥の発生を防ぎます。

• 優れた熱安定性

  強化ガラスは優れた熱安定性を備え、250～320℃の温度変化に耐えることができます。一方、一般的な焼き入れガラスは20～100℃の温度変化にしか耐えられません。




  加熱（炉プロセス）：

  きれいになったガラスは、焼き戻し炉（焼き戻しオーブンまたは徐冷炉とも呼ばれる）に送られます。

  炉の中では、ガラスは、通常 620°C ～ 700°C (1150°F ～ 1300°F) の非常に高い温度に加熱されます。これは、ガラスの焼鈍点よりわずかに高いですが、融点よりは低い温度です。

  加熱工程は、ガラス全体に均一な温度分布が確保されるよう厳密に制御されています。この温度でガラスはわずかに軟化します。




  急冷（急速冷却）

  目的の温度に達した後、熱いガラスは急速に冷却（急冷）されます。

  これは、ガラスの両面に高圧の空気を同時かつ均一に吹き付けることによって実現されます。

  急速な冷却により、ガラスの外側の表面は内部の中心部よりもはるかに速く冷えて固まります。


  応力の発生（圧縮と張力）:

  外側の表面が冷えて硬化すると、収縮します。内部はまだ高温で溶けているため、ゆっくりと冷え続け、収縮していきます。

  冷却速度が速い外層は圧縮され、冷却速度が遅い内部は張力状態を維持します。この固定された応力状態（表面は圧縮応力、中心部は引張応力）により、強化ガラスは大幅に強度が向上し、特徴的な安全な破損パターンを実現します。

• 材料

  強化ガラスの製造に使用される主な材料は次のとおりです。

  フロートガラス：高品質の焼きなまし（通常）フロートガラスをベースガラスとしています。透明、低鉄分（エクストラクリア）、着色、またはコーティングされたフロートガラスがあります。

  空気: 焼入れプロセスで広く使用されます。

  水（脱イオン水）：ガラスの洗浄に使用します。

利点

• アプリケーションシナリオ

  強化ガラスは、安全性、強度、耐熱性が重要となる用途でよく選ばれます。




  建築/建物:

  窓とドア: 特に強風や衝撃が発生しやすい場所、または安全性が懸念される場所。

  シャワー室と浴槽スクリーン: フレームレスのシャワードア、シャワー室、固定パネル。

  ガラスの手すりと欄干: 階段、バルコニー、デッキ用 (安全性を高めるためにラミネート加工されていることが多い)。

  テーブルトップと棚: 家具、小売店のディスプレイ、耐久性の高い収納に最適です。

  間仕切り壁: オフィスや家庭で。

  天窓とキャノピー: 頭上に設置するために強化ラミネート加工されることが多い。

  商業店舗: セキュリティと耐久性を強化します。

  自動車: 側面および背面の窓 (フロントガラスは通常ラミネート加工されています)。

  家電製品: オーブンのドア、電子レンジのドア、冷蔵庫の棚。

  スポーツ施設: スカッシュ コートの壁、バスケットボール フープのバックボード。

  海洋および輸送：船、電車、バスの窓とドア。

  フレームレスガラスアセンブリ: 単一の堅牢なガラスパネルが必要な建物内のドア、手すり、プールのフェンス。




  標準コンプライアンス: 次のような標準を満たすか、それを上回ります:

  CE-EN 12150-2:2004（欧州 - 熱強化安全ガラス用）

  ANSI Z97.1-2015 (R2020) (米国 - 安全グレージング材料)

  CPSC 16 CFR 1201-2024（米国 - 建築用ガラス材料の安全基準）

  強化ガラスは、安全性の向上と高性能および美観とのバランスを保ちながら、現代のガラス業界の基礎を成しています。
